Présentation :

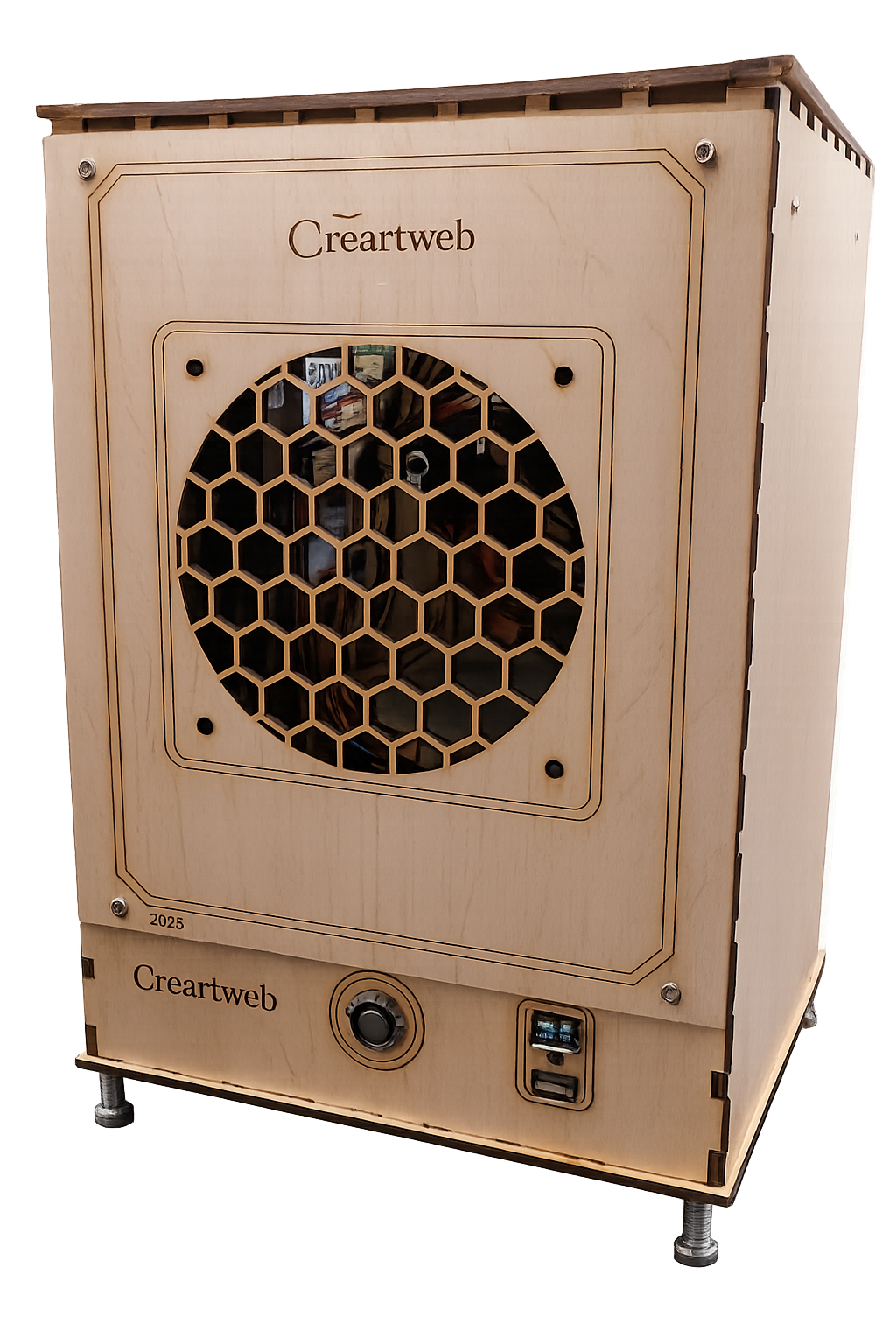

🪵 NAS DIY en contreplaqué A4
Compact, local, élégant – optimisé pour ZimaOS.
Ce NAS (Network Attached Storage) a été conçu pour être entièrement découpé dans des plaques de contreplaqué A4 de 3 mm, un format accessible, économique et facile à manipuler avec une découpeuse laser ou CNC. Il allie sobriété, efficacité et autonomie numérique, dans un esprit de fabrication locale et durable. Il est optimisé pour ZimaOS, un système d’exploitation moderne basé sur Debian, pensé pour l’auto-hébergement et la simplicité d’usage.
🧠 Configuration matérielle embarquée

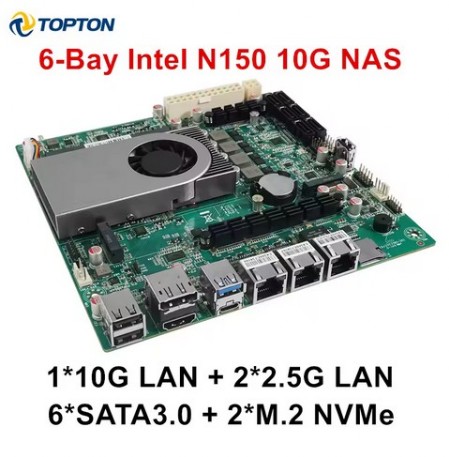

- Carte mère : Topton N150 (Intel N5105)

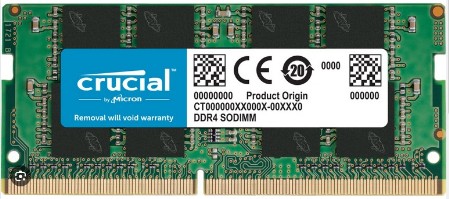

- Mémoire vive : 16 Go DDR4
- Stockage principal :

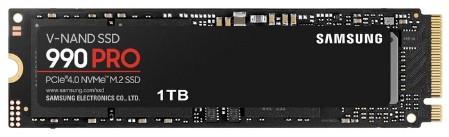

– 1 × NVMe Samsung 1 To (système ZimaOS)
– 1 × SSD SATA crucial 500 Go (cache)

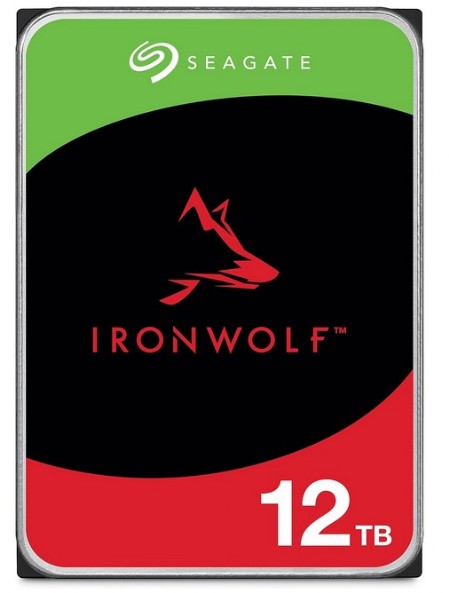

– 1 × HDD 12 To seagate (données) - Connectivité réseau :
– 1 × 10 GbE
– 2 × 2.5 GbE - Ventilation :
– 1 × ventilateur RGB 120 mm en façade (montage par emboîtement)
📐 Dimensions finales
- Largeur : 200 mm
- Profondeur : 200 mm
- Hauteur : 290 mm
- Épaisseur du bois : 3 mm
- Nombre de plaques A4 nécessaires : 7 (selon le design)
🔧 Fonctionnalités
- Compatible mini-ITX ou SBC (Raspberry Pi, Odroid, etc.)
- 2 à 4 baies pour disques 2.5" ou 3.5"
- Ventilation naturelle ou assistée (grille frontale ou latérale)
- Accès optimisé aux ports USB, réseau et alimentation
- Assemblage 100 % par emboîtement, sans visserie ni colle
💻 Système d’exploitation : ZimaOS
- Basé sur Debian, avec interface web moderne
- Installation rapide sur NVMe, détection automatique des disques
- Interface CasaOS intégrée : gestion simplifiée des apps Docker
- Support RAID, partage réseau (SMB, FTP, WebDAV), accès distant
- App Store intégré : Nextcloud, Jellyfin, Pi-hole, etc.
- Accès mobile et gestion multi-utilisateurs
🌱 Avantages
- Écologique : bois naturel, recyclable, sans plastique
- Économique : matériaux peu coûteux, réutilisation de composants
- Fabriqué localement : découpable dans un fablab ou à la maison
- Esthétique : gravure personnalisée, design épuré et modulaire
- Silencieux et ventilé : flux d’air optimisé avec option RGB
- Souveraineté numérique : hébergement local, sans cloud imposé
Ce NAS est une solution idéale pour l’auto-hébergement, les sauvegardes familiales, les projets éducatifs ou les démonstrations en fablab. Il prouve qu’on peut allier design, performance, souveraineté numérique et fabrication artisanale, même dans un format aussi compact qu’une feuille A4.
