Module 40w - impression3d

Paramètres techniques

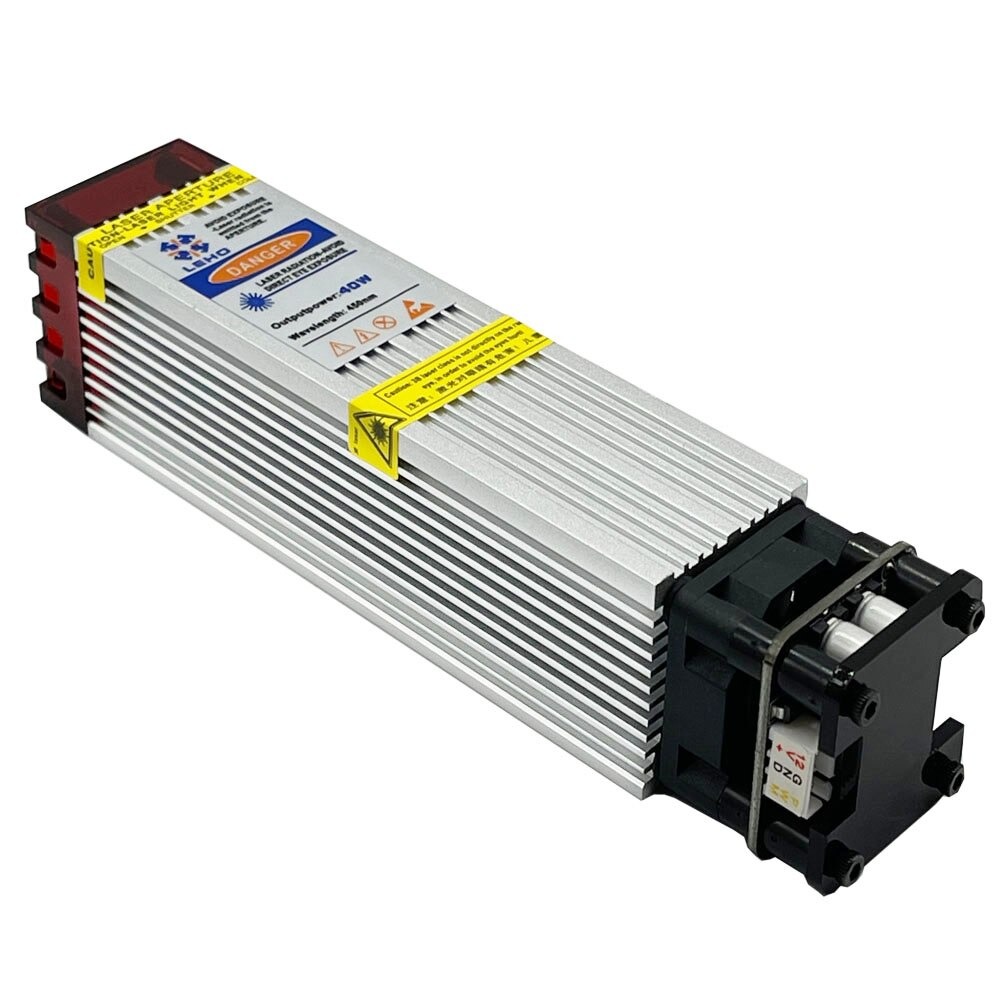

LASER 40 W

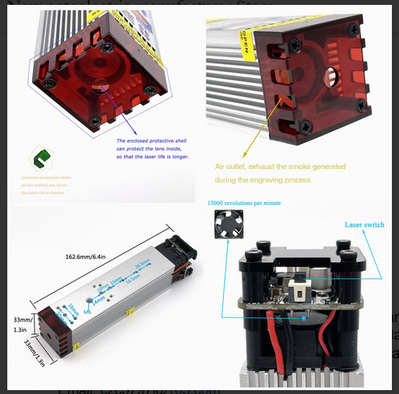

Taille de la coque: 33 × 33 × 120mm / Ces dimensions permettent de s'installer à la place de la tête vendue en standart sur les cnc 3018.
Poids net du Module: 262 grammes
Matériau de la coque: aluminium aviation
Matériau du centre du Module: cuivre
Couleur: argent oxygène
Contrôle de puissance: PWM TTL (tension de contrôle du signal 0-5V) (tension de contrôle du signal 0-12V) Il existe le même module en 24v
Forme légère: focus fixe en forme de point (la focale avec l'objet gravé est de 2.5mm)
Spécifications de l'interface: 3pin 2.54 /4pin 2.54
Courant d'alimentation: 4A (courant constant)
Longueur d'onde Laser: 450nm (bleue)
Courant de travail: 40W
Puissance de mise au point: 25W
Tension d'alimentation: 12V (nécessite un adaptateur secteur 12V 5A)
Matériau de la lentille optique: transmission lumineuse efficace
Source de lumière Laser: lumière bleue semi-conducteur
Vie active: 18000-20000 heures
Méthode de dissipation thermique: ventilateur à double boule à grande vitesse, refroidissement 13000 tours par minute, plus sûr et plus durable.

Pour ce laser le colissage est le suivant :

Liste d'emballage: module laser × 1, lunettes de protection × 1, ligne 4P × 1, ligne 3P × 1, ligne courte DC × 1, tige de mise au point × 1

Cette tête peut graver ou sculpter ou encore couper : bois, acier inoxydable, métal oxydé, tissu, plastique, acrylique, MDF, PCB, papier, bambou, cornes, cuir, baume, caoutchouc, etc. Pas de gravure: matières premières métalliques.

Peut être coupé: contreplaqué, panneau acrylique noir coupé, cuir, acrylique, papier, etc.
Applicable à: CNC3018 3018PRO 6550 5040 1810 (produit rarement constaté pour ces dimensions sur Internet).
Très très important : A la livraison et au montage de cette tête regardez-bien la correspondance des connections avec votre carte contrôleur (Voir ici)

Instructions d'achat, veuillez vérifier si votre carte mère correspond au port de connexion de la tête laser, si vous ne comprenez pas, vous pouvez prendre une photo et nous l'envoyer
Si vous devez remplacer les fils, veuillez faire attention à la séquence de fils: mode de connexion de fil 3P, fil rouge 12V +, fil noir GND -, fil jaune pwm +,
Mode de liaison de ligne 4P, ligne rouge 12V +, ligne noire 12V-, ligne jaune TTL +, ligne blanche TTL-

Remarque: lorsque le laser fonctionne, ne touchez aucune partie de votre corps avec le module laser.
